Défaut sur carte NE185 mod R1
Bonjour
suite à une intervention de ma part sur le circuit électrique de mon CC, ( raccordement des ventilateurs d'extraction d'air pour le frigo ), en effectuant une soudure d'un fil vers l'interrupteur, j'ai remarqué un bref flash,et depuis:
lors d'un appui sur le bouton "check", le tableau allume tout les voyants, mais surtout déclenche la mise en route de la pompe, ainsi que le déploiement de la parabole automatique commandée par la touche "aux", et également l'allumage de l'éclairage extérieur.
tableau de commande NE172L.
Pourriez vous m'orienter sur le problème s'il vous plaît ?
pour infos les tensions aux bornes des batteries porteur et cellule sont correctes 12v minimum
suite à une intervention de ma part sur le circuit électrique de mon CC, ( raccordement des ventilateurs d'extraction d'air pour le frigo ), en effectuant une soudure d'un fil vers l'interrupteur, j'ai remarqué un bref flash,et depuis:
lors d'un appui sur le bouton "check", le tableau allume tout les voyants, mais surtout déclenche la mise en route de la pompe, ainsi que le déploiement de la parabole automatique commandée par la touche "aux", et également l'allumage de l'éclairage extérieur.
tableau de commande NE172L.
Pourriez vous m'orienter sur le problème s'il vous plaît ?
pour infos les tensions aux bornes des batteries porteur et cellule sont correctes 12v minimum
grandkcal- Messages : 8
Date d'inscription : 24/10/2014
Re: Défaut sur carte NE185 mod R1
Bonjour grandkcal,
Un flash peut provoquer une multitude de panne, mais j'ai peur que le flash que tu as fait, est attaqué soit:
-la mémoire interne de ton panneau NE172
-la mémoire de ton panneau NE185
-Soit les deux mais plus rare
As-tu des commandes qui fonctionnent correctement?
C'est normal que ta parabole se déploie sur l'appui du bouton "check"?
L'idéal serait d'envoyer ton panneau de commande NE172 et ton pnnaeau NE185 chez ERCC, pour qu'il contrôle tout.
http://electronique-camping-car.fr/index.php/contacts/demande-camping-car
Un flash peut provoquer une multitude de panne, mais j'ai peur que le flash que tu as fait, est attaqué soit:
-la mémoire interne de ton panneau NE172
-la mémoire de ton panneau NE185
-Soit les deux mais plus rare
As-tu des commandes qui fonctionnent correctement?
C'est normal que ta parabole se déploie sur l'appui du bouton "check"?
L'idéal serait d'envoyer ton panneau de commande NE172 et ton pnnaeau NE185 chez ERCC, pour qu'il contrôle tout.
http://electronique-camping-car.fr/index.php/contacts/demande-camping-car
ELECTROCC- Messages : 82
Date d'inscription : 04/09/2014
Re: Défaut sur carte NE185 mod R1
Bonjour à toi grandkal,
L'analyse d'electrocc m'a l'air bonne.
Mais avant tout as-tu vérifié tous tes fusibles au multimètre sur le panneau NE185
L'analyse d'electrocc m'a l'air bonne.
Mais avant tout as-tu vérifié tous tes fusibles au multimètre sur le panneau NE185
Re: Défaut sur carte NE185 mod R1
Grandkal,
Peux-tu nous prendre une photo du NE172 et NE185?
Tu prends une photo
Tu cliques sur l'onglet "héberger une image"
Tu choisis ta photo, tu cliques sur envoyer il te crée un lien
Tu copies ce lien et cliques sur l'onglet "insérer une image"
Peux-tu nous prendre une photo du NE172 et NE185?
Tu prends une photo
Tu cliques sur l'onglet "héberger une image"
Tu choisis ta photo, tu cliques sur envoyer il te crée un lien
Tu copies ce lien et cliques sur l'onglet "insérer une image"
ELECTROCC- Messages : 82
Date d'inscription : 04/09/2014
Re: Défaut sur carte NE185 mod R1
Bonjour à tous,
Tous les fusibles sont OK.
Habituellement le fait d'appuyer sur "check" ne déclenchait pas le déploiement de la parabole,ni la mise en marche de la pompe. il me permettait juste de visualiser l'état des batteries, et du niveau d'eau.
quelles photos voulez vous ? face avant/arrière ou les deux.
Tous les fusibles sont OK.
Habituellement le fait d'appuyer sur "check" ne déclenchait pas le déploiement de la parabole,ni la mise en marche de la pompe. il me permettait juste de visualiser l'état des batteries, et du niveau d'eau.
quelles photos voulez vous ? face avant/arrière ou les deux.
grandkcal- Messages : 8
Date d'inscription : 24/10/2014
Re: Défaut sur carte NE185 mod R1
là où tu as fait les flash s'il te plait
ELECTROCC- Messages : 82
Date d'inscription : 04/09/2014
Re: Défaut sur carte NE185 mod R1
Bonjour
Le flash que j'ai vu c'est à l'endroit ou je soudais le fil, a savoir sur l'interrupteur de commande des ventilateurs.
Je vais tout de même prendre des photos des cartes et vous les envoyer.
Le flash que j'ai vu c'est à l'endroit ou je soudais le fil, a savoir sur l'interrupteur de commande des ventilateurs.
Je vais tout de même prendre des photos des cartes et vous les envoyer.
grandkcal- Messages : 8
Date d'inscription : 24/10/2014
Re: Défaut sur carte NE185 mod R1
" />
Etape 0 : aucuns élements actifs
" />
Etape 1 : appui sur check, la pompe, les éclairages et AUX sont actionnés, un appui sur les différentes fonctions les stoppent, seuls les voyant d'état restent allumés, sauf le voyant AUX
" />
Etape 2 : deuxième appui sur check, deux cas de figure
premier cas: si je coupe en étape 1, les fonctions pompe et AUX, elles se réactivent
second cas : si je passe en étape 2 sans rien arrêter, les fonctions s'arrêtent d'elle même, mais le voyant de la pompe reste allumé
" />
Etape 3 : si aucune action pendant 20 sec, le tableau passe en veille, et les fonctions peuvent êtres commandées indépendamment

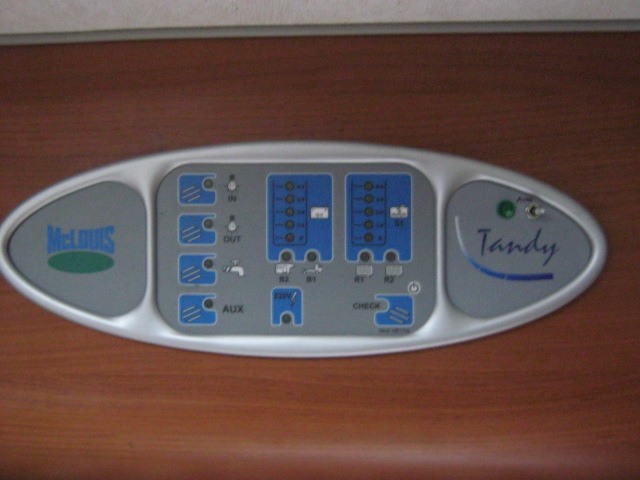

Photo NE172
" />
" />
Etape 0 : aucuns élements actifs
" />
Etape 1 : appui sur check, la pompe, les éclairages et AUX sont actionnés, un appui sur les différentes fonctions les stoppent, seuls les voyant d'état restent allumés, sauf le voyant AUX
" />
Etape 2 : deuxième appui sur check, deux cas de figure
premier cas: si je coupe en étape 1, les fonctions pompe et AUX, elles se réactivent
second cas : si je passe en étape 2 sans rien arrêter, les fonctions s'arrêtent d'elle même, mais le voyant de la pompe reste allumé
" />
Etape 3 : si aucune action pendant 20 sec, le tableau passe en veille, et les fonctions peuvent êtres commandées indépendamment
Photo NE172
" />
" />
grandkcal- Messages : 8
Date d'inscription : 24/10/2014
Re: Défaut sur carte NE185 mod R1
Grandkcal c'est sur le NE185 que tu as soudé ou le NE172?
ELECTROCC- Messages : 82
Date d'inscription : 04/09/2014
Re: Défaut sur carte NE185 mod R1
Bonjour
Aucune des deux, c'est en effectuant une soudure en dérivation sur un fil 12V, j'ai eu le flash au niveau de la panne du fer à souder, et depuis le système ne fonctionne plus comme auparavant.
Aucune des deux, c'est en effectuant une soudure en dérivation sur un fil 12V, j'ai eu le flash au niveau de la panne du fer à souder, et depuis le système ne fonctionne plus comme auparavant.
grandkcal- Messages : 8
Date d'inscription : 24/10/2014
Re: Défaut sur carte NE185 mod R1
Bonsoir grandkcal,
Tu connais personne qui a le même panneau NORDELETTRONICA NE172 ou NE185 que toi.
Tu pourrais échanger pour savoir lequel est coupable
Tu connais personne qui a le même panneau NORDELETTRONICA NE172 ou NE185 que toi.
Tu pourrais échanger pour savoir lequel est coupable
ELECTROCC- Messages : 82
Date d'inscription : 04/09/2014
Re: Défaut sur carte NE185 mod R1
Bonjour
Cable OK
Je vais voir si je peux vérifier par comparaison
Cable OK
Je vais voir si je peux vérifier par comparaison
grandkcal- Messages : 8
Date d'inscription : 24/10/2014
Re: Défaut sur carte NE185 mod R1
Bonjour
Pas de test pour le moment, mon CC est en réparation pour problèmes d'étanchéité
Je vous ferais part des infos dès que possible
En attendant,merci pour vos conseils
Pas de test pour le moment, mon CC est en réparation pour problèmes d'étanchéité
Je vous ferais part des infos dès que possible
En attendant,merci pour vos conseils
grandkcal- Messages : 8
Date d'inscription : 24/10/2014
Re: Défaut sur carte NE185 mod R1
Bonjour Grandkal,
tiens nous au courant
Bon weekend
tiens nous au courant
Bon weekend
ELECTROCC- Messages : 82
Date d'inscription : 04/09/2014
Re: Défaut sur carte NE185 mod R1
bonjour à tous,
j'ai enfin fait réparer le système
la cause du problème était un défaut du panneau NE172 ( microcontroleur flashé )
cout du remplacement de la carte+fdp =315€50
j'ai enfin fait réparer le système
la cause du problème était un défaut du panneau NE172 ( microcontroleur flashé )
cout du remplacement de la carte+fdp =315€50
grandkcal- Messages : 8
Date d'inscription : 24/10/2014
